SS-500 Diamond

SS-500 Diamond
Dieser Artikel steht derzeit nicht zur Verfügung!
Dieser Artikel ist zur Zeit leider nicht auf Lager. Melden Sie sich an, um eine Benachrichtigung per E-Mail zu erhalten, sobald der Artikel wieder lieferbar ist.
59,00 € *

inkl. MwSt. zzgl. Versandkosten

Derzeit nicht lagernd.

  • 2042002
Diamond SS-500 Splitter und Combiner Zum Anschluss von zwei Antennen an einen Empfänger oder... mehr
Produktinformationen "SS-500 Diamond"

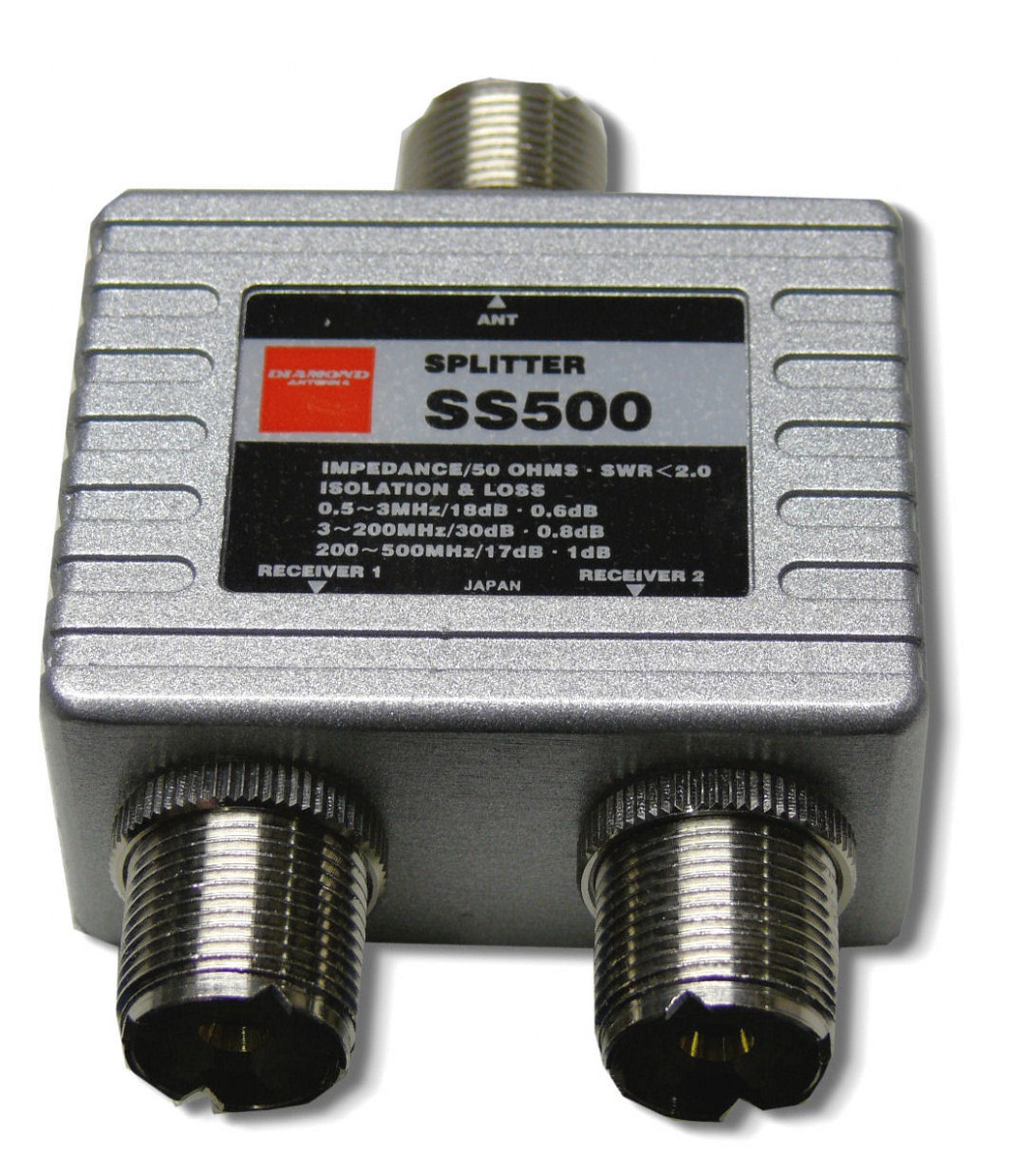

Diamond SS-500 Splitter und Combiner

Zum Anschluss von zwei Antennen an einen Empfänger oder umgekehrt. Enthält ein Breitband-Transformationsnetzwerk, mit dem die beiden Eingänge zum Einen impedanzrichtig kombiniert werden, zum Anderen zur Vermeidung gegenseitiger Beeinflussung voneinander isoliert werden. Die Einfügungsdämpfung bis 200 MHz beträgt max. 0,8 dB, die Sperrdämpfung zwischen den beiden Anschlüssen im Bereich 3-200 MHz mindestens 30 dB.
Durch die hohe Sperrdämpfung können die Signale von zwei beliebigen Antennen auch mit unterschiedlichem Frequenzbereich kombiniert werden, ohne dass eine Antenne das Signal der anderen kurzschließt.
50 Ω Impedanz, SWR besser als 2:1, Abmessungen 80x60x30mm, Anschluss PL-Buchsen.

Der Antennensplitter ist nicht sendefähig.

Technische Daten:

  • Frequenzbereich: 0,5 - 500 MHz
  • Impedanz: 50 Ohm
  • Verlust: 0,5 - 3 MHz: ≤0,6 dB, 200 - 500 MHz: ≤0,8 dB, 200 - 500 MHz: ≤1,0 dB
  • Sperrdämpfung: 0,5 - 3 MHz: 18 dB, 200 - 500 MHz: 30 dB, 200 - 500 MHz: 70 dB
  • VSWR: <2,0
  • Anschlüsse: PL
  • Abmessungen: 46 x 27 x 57 mm (B x H x T)
  • Gewicht: 130 g
