HW10V Grazioli

CB Funkantenne Grazioli HW10V

Die Grazioli HW10V ist eine sehr hochwertige 1/2 λ Funk-Antenne für das 10 oder 11m (CB) Band. Das Ziel war es, eine extrem robuste, leistungsstarke Halbwellen- Funkantenne mit einem niedrigen Abstrahlwinkel zu bauen, die extrem hohen Leistungen standhalten kann.

Das Ergebnis ist HW10V von Grazioli, das im Vergleich zum aktuellen Markt einzigartige Eigenschaften aufweist und unsere gesamte Erfahrung in der Branche vereint.

Für die Röhren / Strahler wird das beste Material verwendet, das für den Bau der Antennen überhaupt verwendet werden kann; Es handelt sich um eine  Legierung aus Aluminium, Magnesium und Silizium namens AW6063-T66, gehärtet auf den T-66-Zustand. Es verleiht dem Taster eine aussergewöhnliche Festigkeit, die durch Extrusion und anschliessendes Kaltziehen erreicht wird.

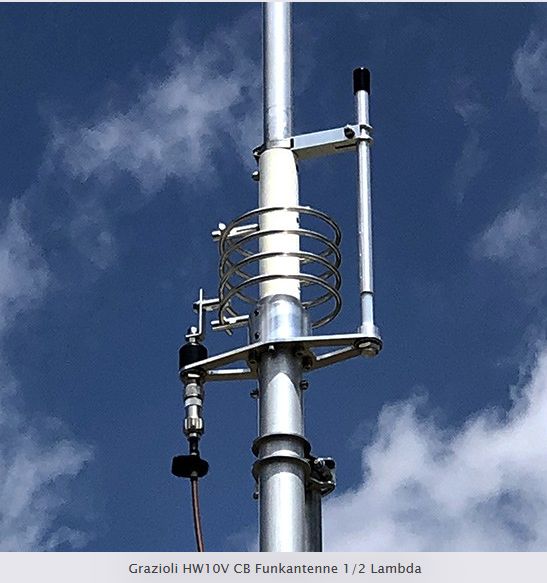

Luftspule mit hohem Q-Parameter

Die Spule spielt eine grundlegende Rolle beim Erreichen der richtigen Impedanz und Effizienz. Die Qualität der Verarbeitung und der Materialeinsatz bestimmen den Wert des Qualitätsfaktors „Q“. Vereinfacht gesagt: Je höher der Q-Wert, desto geringer die Verluste. Die HW10V-Antenne ist DC-geerdet – sie reduziert die Menge an Interferenzen und Hintergrundgeräuschen erheblich. Die maximale Dauerleistung der Antenne beträgt 3kW - die Qualität der verwendeten Komponenten spricht für sich.

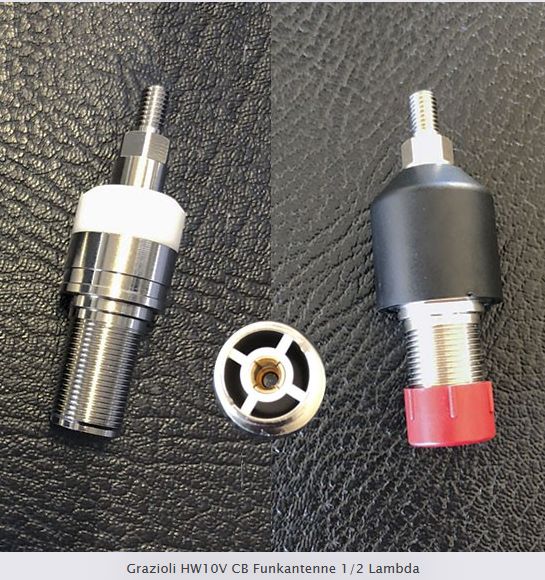

Spezieller Antennenanschluss SO-239

Der im HW10V verwendete Stecker wurde ebenfalls von Grazioli Antenne entworfen und hergestellt - dank dessen beträgt die Impedanz echte 50 Ohm und kann bis zu einer Frequenz von 500 MHz verwendet werden. Ziel war es, einen Steckverbinder zu schaffen, der für den Dauerbetrieb mit 3 kW / 30 MHz geeignet ist. Der Korpus besteht aus Messing, der Stift ist mit 24 Karat Gold überzogen. PTFE (Teflon)-Isolator.


Technische Daten:

• Antennentyp: 1/2 Lambda endgespeist
• Produktion: Italien
• Länge: 595cm (für 26MHz)
• Arbeitsbereich: einstellbar im Bereich von 26-30MHz
• Arbeitsbandbreite mit SWR unter 2:1 -> 1,7MHz @ 28MHz
• maximale gelieferte Leistung: 3000 W kontinuierlich (alle Emissionen)
• Impedanz: 50 Ohm
• SWR / Resonanz: <1,1
• Verstärkung: 0 dBd / 2,15 dBi
• Anzahl Gegengewichte: nicht vorgesehen
• Strahlung: omnidirektional
• Polarisation: vertikal (vertikal)
• Antennenanschluss: SO-239 / PL Buchse
• Materialien: Aluminium, Glasfaser, Messing, PTFE
• benötigter Mastbefestigungsdurchmesser: fi 40-54mm
• Gewicht: ca. 3,1 kg
