Grundig UZ-120 Universalzähler gebraucht

Gebraucht, guter Zustand.

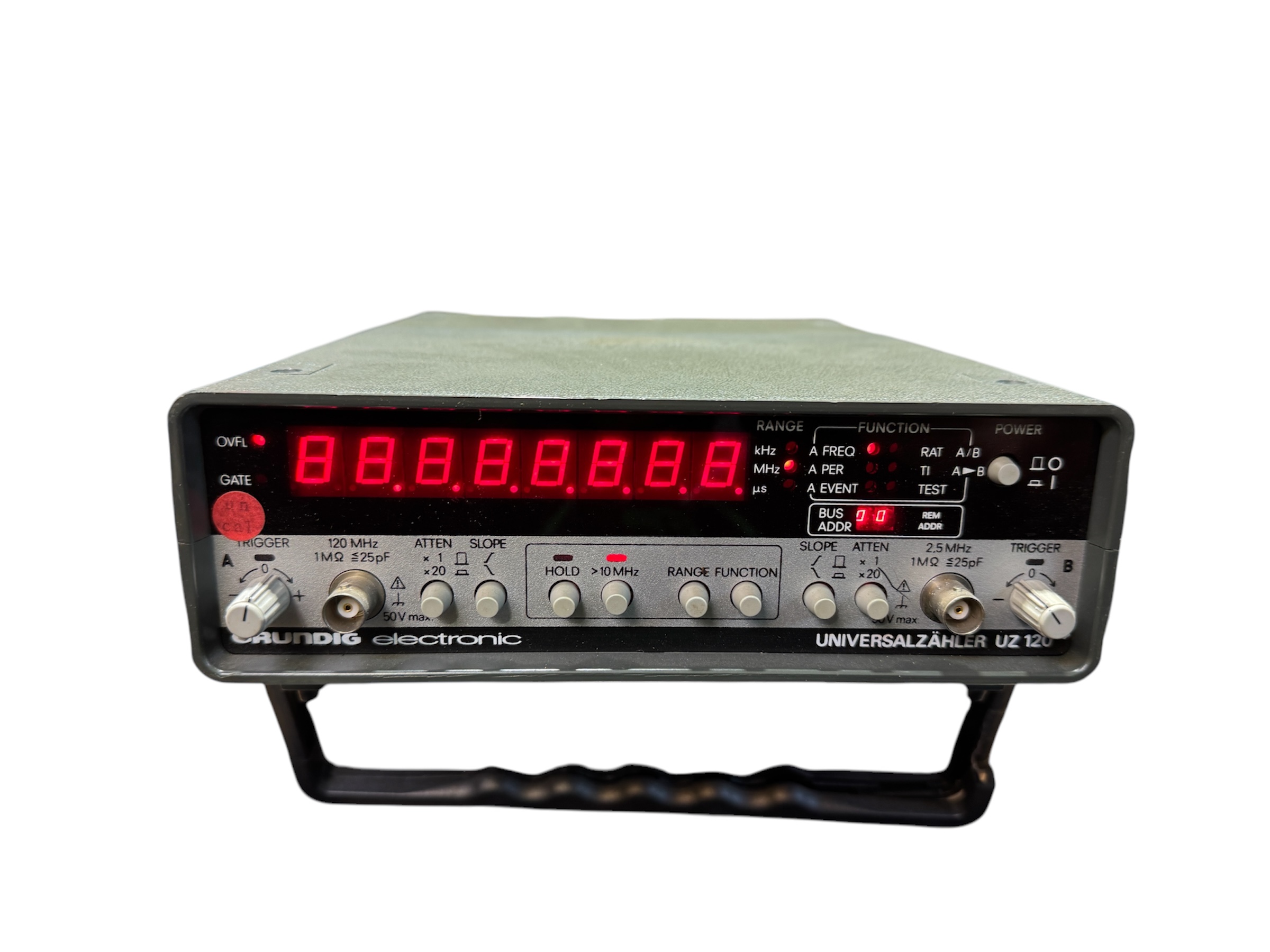

Das Vorschaubild zeigt das Ergebnis bei Einspeisung mit einem 100MHz Signal

• Grundig Universalzähler UZ-120B
  • Frequenzmessung
  • Frequenzverhältnismessung
  • Periodendauer- / Multiperiodendauermessung
  • Zeitintervall- / Multizeitintervallmessung
  • Ereigniszählung

  Über die eingebaute IEC-Bus-Schnittstelle können Meßwerte abgerufen sowie die Meßarten und die Meßbereiche vorgewählt werden. Die Geräteadresse wird im Bedienfeld angezeigt.

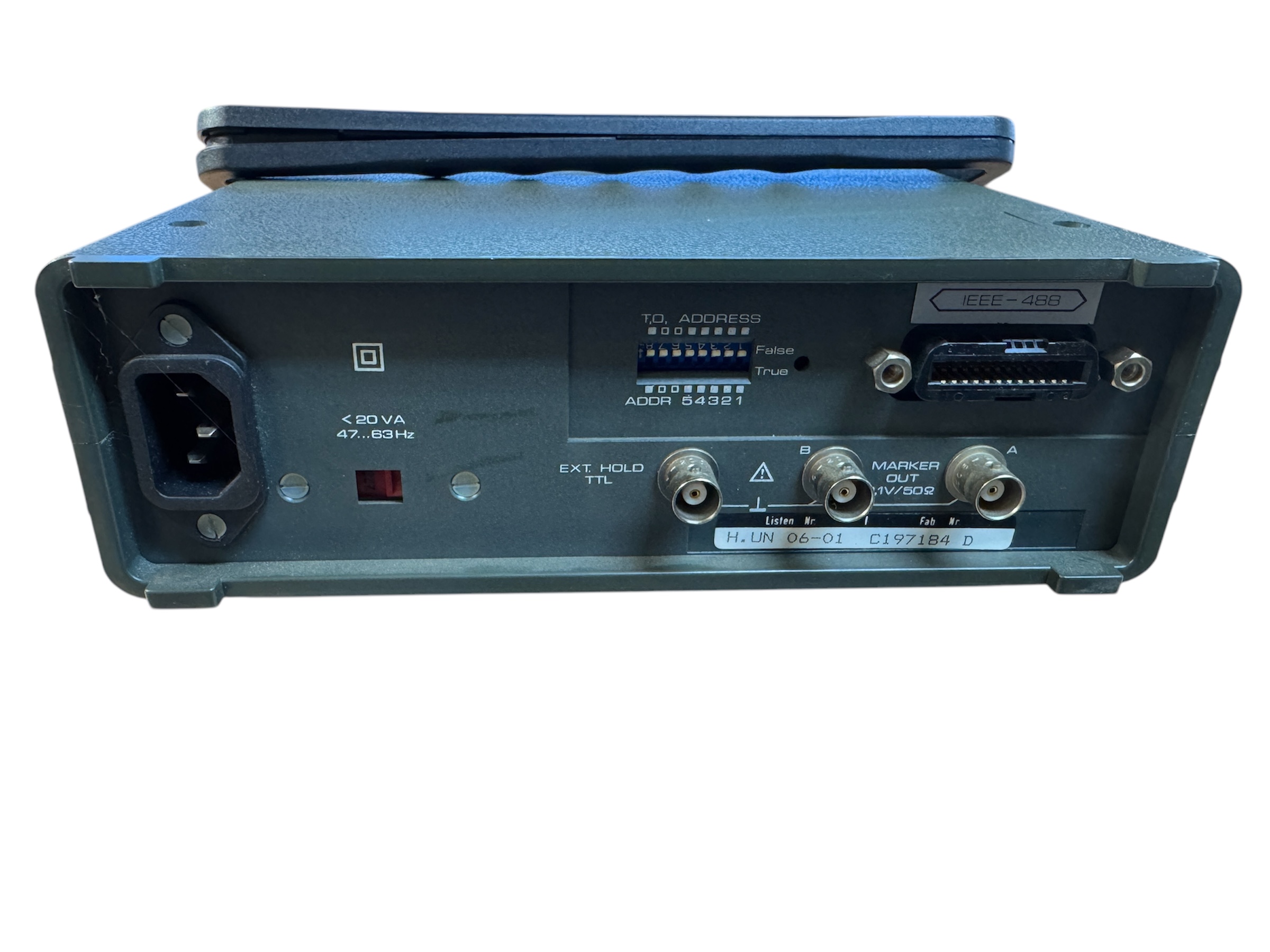

  Über den rückseitigen Markerausgang kann mit einem Oszilloskop der Triggereinsatz kontrolliert werden.

  Technische Daten:

  • Freqenzmessung: 10 Hz...120 MHz, Auflösung: max. 0,1 Hz
  • Torzeiten 0,01 / 0,1 / 1 / 10 s
  • Frequenzverhältnis: Kanal A: 10...120 MHz zu Kanal B: 10 Hz...2,5 MHz
  • Periodenmessung: 0,4 µs bis 100 ms
  • Zeitintervallmessung: 0,4 µs bis 10 s
  • Ereigniszählung: 1 bis 99.999.999
  • Eigentest: Überprüfung des internen 10-MHz-Oszillators
  • Eingangsimpedanz: 1 MOhm || < 30 pF
  • Emfindlichkeit: Kanal A: 15 mV (bis 60 MHz), 25 mV (60...120 MHz), Kanal B: 15 mV (bis 2,5 MHz)
  • Abschwächung: x1, x20 (umschaltbar)
  • max Meßspannung: <= 10 V_eff (x1), <= 50 V_eff&(x20)
  • Triggerpegel: ± 150 mV (x1), ± 3 V (x20)
  • max. Eingangspannung: ± 200 VDC, 250 V_eff (bis 100kHz) fallend bis 10 V_eff (bei 2,5 MHz), 250 V_eff (bis 1 MHz, x20)
  • Zeitbasis: 10 MHz-Quarzoszillator, Fehler: 2xE10-6
  • Anzeige: 8-stellig, 12,7 mm, 7-Segment-LED, rot + Einheit
  • eingebaute IEC-Bus-Option mit Anzeige der Bus-Adresse
  • Stromversorgung: 110 V / 220 V, 47...63 Hz, ca. 13 VA

  Ein Jahr Gebrauchtgerätegarantie

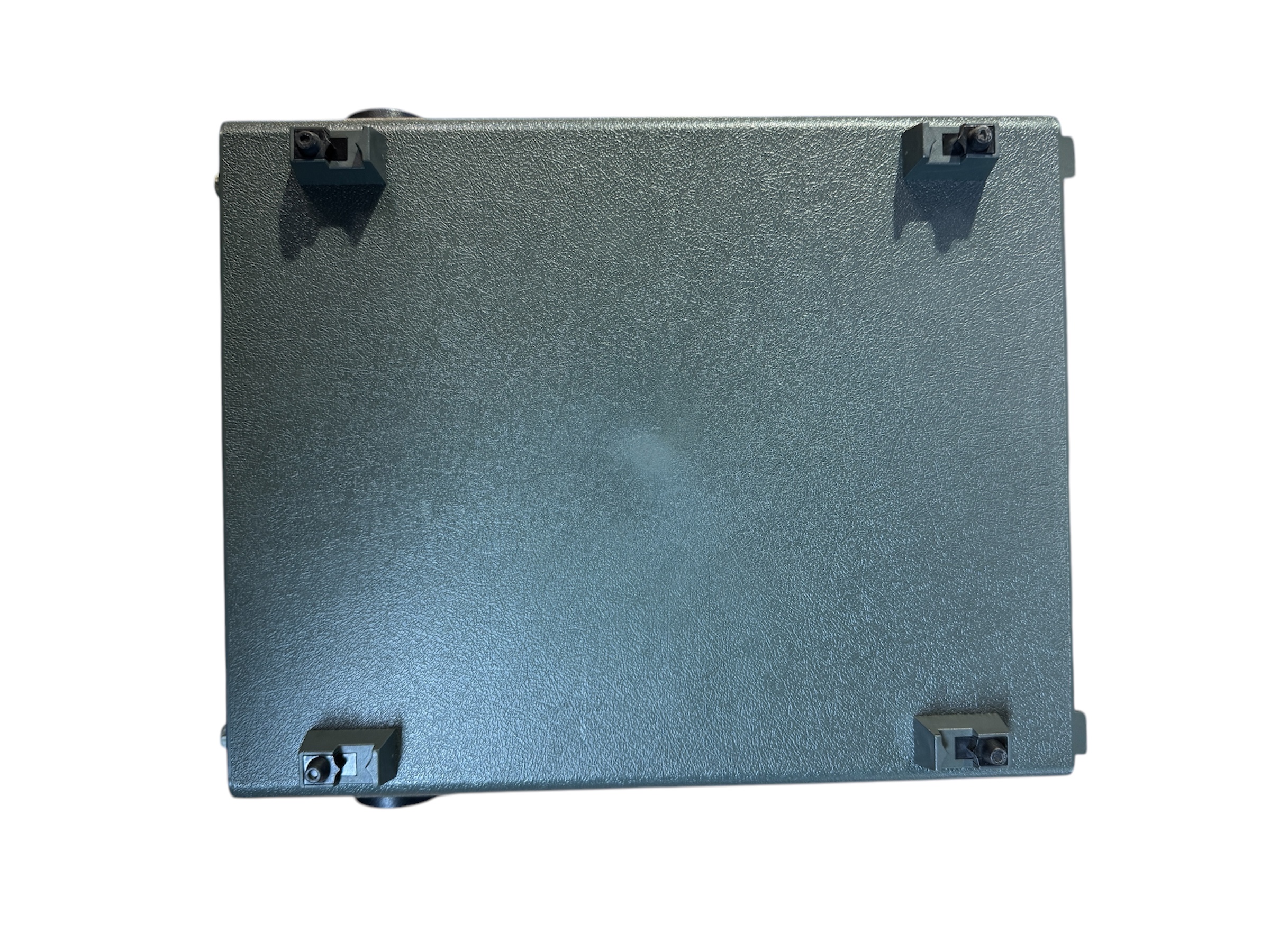

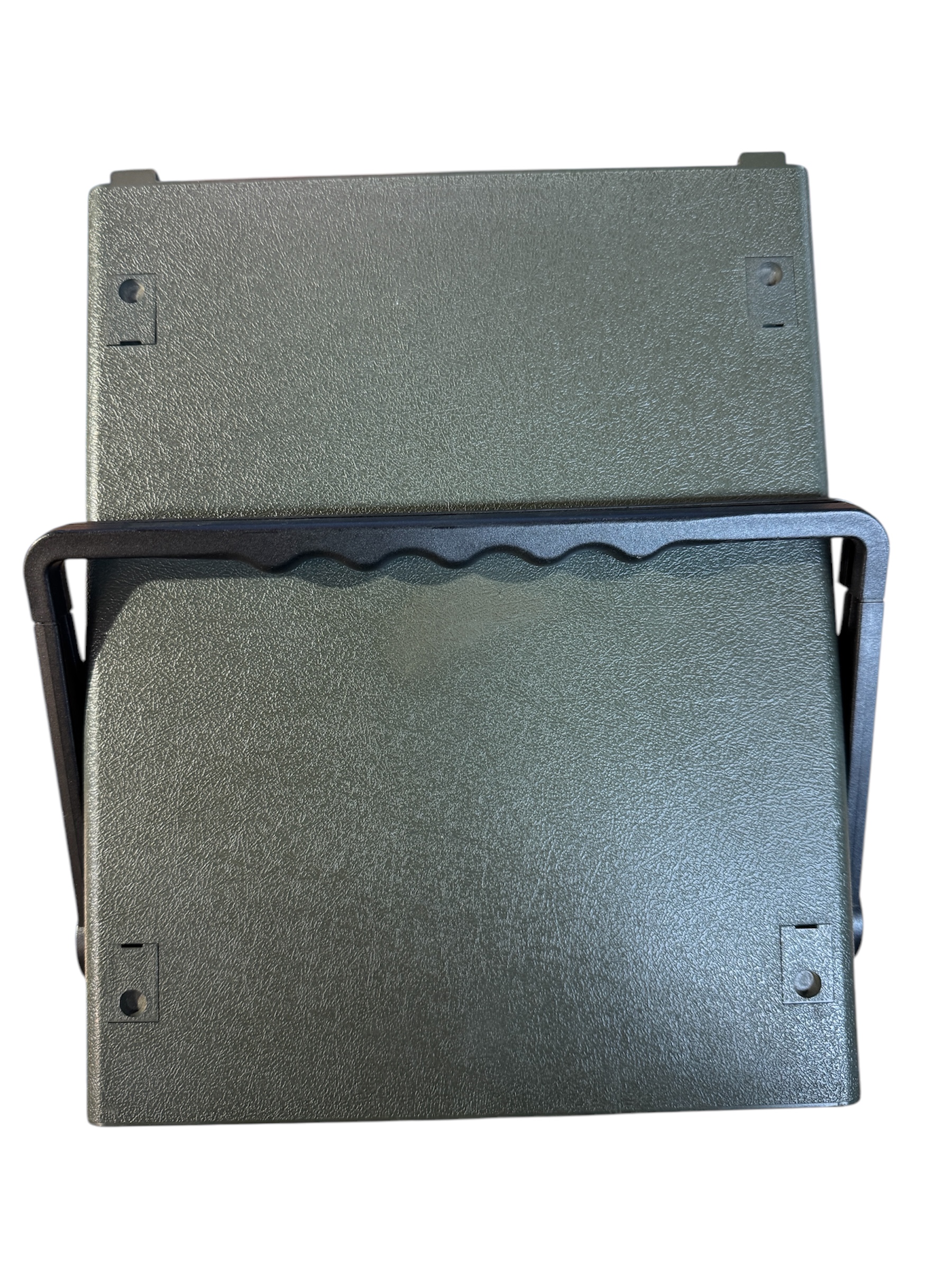

  Unsere Fotos zeigen bei Gebrauchtangeboten IMMER das Originalgerät an. Es wird auch immer exakt das fotografiert, was sich auch im Lieferumfang befindet
