Aircell-5
2,40 €
Produktinformationen "Aircell-5"
Aircell 5 Koaxialkabel
Preis pro m
Aircell 5 ist ein dünnes, relativ flexibles Koaxkabel für den Frequenzbereich bis 10 GHz.
Die im Verhältnis zum Durchmesser sehr niedrige Dämpfung und die Verwendbarkeit von
RG-58 Standard-Verbindern macht das Kabel für viele Anwendungen in der
Hochfrequenztechnik interessant und empfehlenswert.
Die relativ geringe Dämpfung von Aircell 5 wird durch ein verlustarmes PE-Compound-Dielektrikum
mit einem Gasanteil von über 70% erreicht. Der Werkstoff ist zudem resistent gegen Feuchtigkeit.
Der eindrähtige Innenleiter von Aircell 5 wird aus sauerstoffarmem Kupfer (OFC) gezogen.
Zur Erreichung einer guten Schirmdämpfung ist der Außenleiter von Aircell 5 zweilagig ausgeführt:
auf einer dünnen überlappenden Kupferfolie wird ein CU-Abschirmgeflecht mit einem Bedeckungsgrad
von 72% aufgebracht. Die Folie ist auf der Innenseite PE-beschichtet und hierdurch gegen Rissbildung
bei zu kleinem Biegeradius geschützt. Der schwarze PVC-Außenmantel von Aircell 5 ist UV-stabilisiert
Quelle: DD4DB
|
Datenblatt des Aircell 5 |
|
| Farbe | schwarz |
| UV-Beständigkeit | Aircell 5 ist UV-stabilisiert |
| Impedanz | 50 Ohm |
| Innenleiter | 1 x 1,08 mm Cu |
| Dielektrikum | PE compound - feuchtigkeitsresistent |
| Außenleiter | |
| 1. Cu Folie | überlappend |
| 2. Kupfergeflecht | 72% Bedeckung |
| Außendurchmesser Ø | PVC, 5,0 mm |
| Verkürzungsfaktor | 0,82 |
| Kapazität | 82 pF/m |
| Schirmung bis 1 GHz | > 85 dB |
| Frequenz max | 10 GHz |
| Spitzenspannung | 400 Volt |
| Biegeradius (min) | 50 mm bei 15 wiederholte Biegungen |
| Verlegeradius (min) | 25 mm einmalige Biegung |
| Temperaturbereich | -55 / +88°C |
| Widerstand Innenleiter | 20,5 Ohm / 1000 m |
| Widerstand Außenleiter | 13,6 Ohm / 1000 m |
| Gewicht | 3,6 kg / 100 m |
| Bruchlast | 100 N |
| Frequenz in MHz | Dämpfung dB/100 m | maximale Leistung |
| Frequency MHz | attenuatiion dB/100 m | max. Power handling |
| 10 | 2,93 | 1730 Watt |
| 50 | 6,61 | |
| 100 | 9,40 | 540 Watt |
| 144 | 11,33 | |
| 200 | 13,41 | |
| 300 | 16,53 | |
| 432 | 19,99 | |
| 500 | 21,57 | 230 Watt |
| 800 | 27,62 | |
| 1000 | 31,09 | 160 Watt |
| 1296 | 35,71 | |
| 1500 | 38,63 | |
| 1800 | 42,63 | |
| 2000 | 45,14 | 110 Watt |
| 2400 | 49,87 | |
| 3000 | 56,39 | 90 Watt |
| 4000 | 66,19 | 80 Watt |
| 5000 | 75,05 | 70 Watt |
| 10000 | 112,00 | 50 Watt |
Zubehör

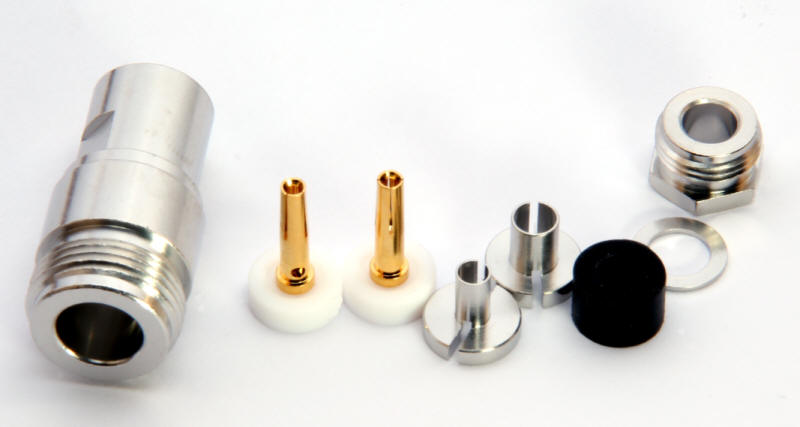

N-Kabelkupplung / Kabelbuchse N-22-155 TA Hochwertige N-Kabelkupplung für: RG 58, Aircell 5, RG 142, RG 400, RG223, H 155, LMR 240

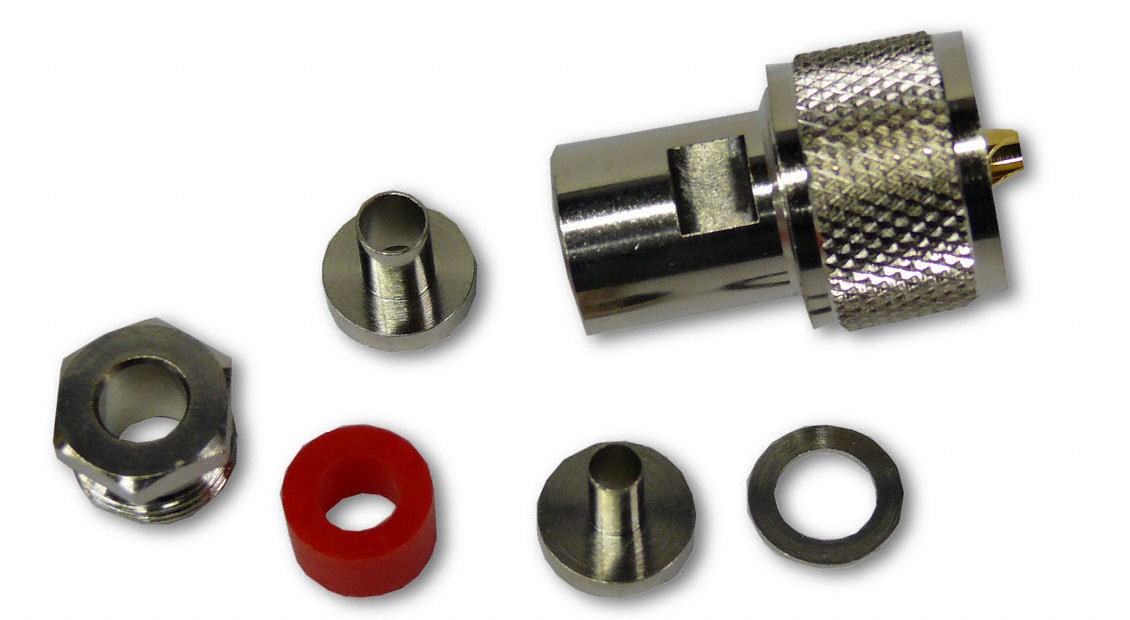

Hochwertiger PL-Stecker für 6mm Kabel wie z.B. RG 58, RG223, H155, Aircell 5 mit wasserdichter Klemmverschraubung Einfache Montage

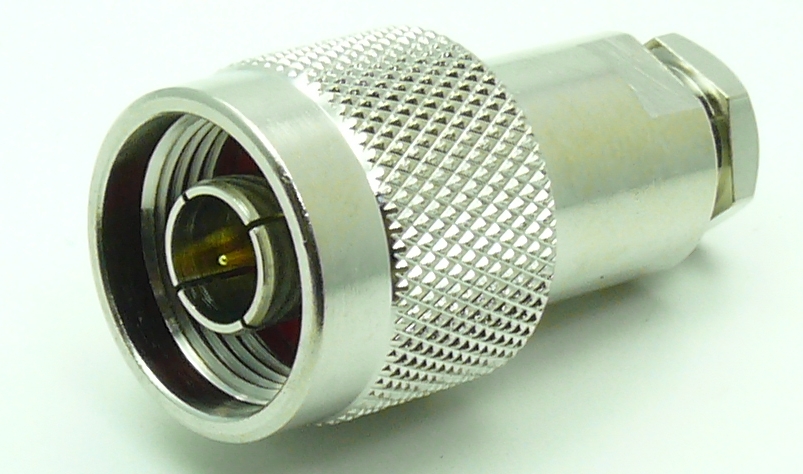

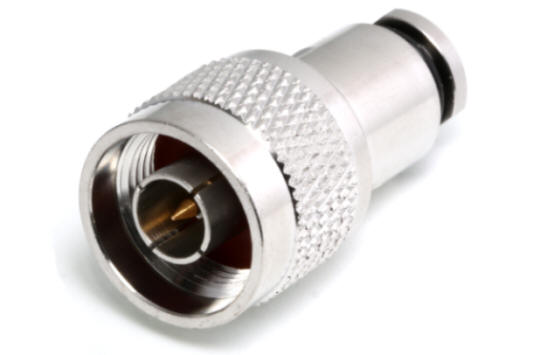

N Stecker RG58 UG536TA Hochwertiger N Stecker.Passend für: RG 58, RG 58 ALL, RG 223 U, AIRBORNE 5, H 2005, RG 142 B/U u.ä. Quelle: DD4DB
