H-2005/Airborne5 Kusch

1,70 € *

inkl. MwSt. zzgl. Versandkosten

Artikel lagernd und sofort versandfertig;
Lieferfrist: bis zu drei Werktage (innerhalb Deutschlands)
Verfügbarkeit: Große Menge verfügbar

  • 42080
  • 12005
H2005 Koaxialkabel Quelle: DD4DB   H 2005  ein neues... mehr
Produktinformationen "H-2005/Airborne5 Kusch"

H2005 Koaxialkabel

Quelle: DD4DB



H 2005
ein neues außergewöhnliches Koaxialkabel aus dem Hause
Messi
  &   Paoloni

                  Stefano Messi: "Die Unübertrefflichkeit der Kabel ist unsere Aufgabe"
H 2005  ein neues 50 Ohm Koaxialkabel  mit  Ø 5 mm
H 2005 unser neues Produkt nicht nur für mobile und portable Anwendungen
H 2005 ein doppelt abgeschirmtes Koaxialkabel Kabel hohem Schirmungsmaß   100-2000 MHz >105 dB
H 2005 Energieklasse A++
H 2005 unser besonderes  5 mm-Kabel -
1,4 kg / 100 m leichter als das klassische RG 58 CU
H 2005 unser 5 mm-Kabel  - 3,6 dB / 100 m @ 50 MHz weniger als beim klassischen RG 58 CU
H 2005 ist ein Koaxkabel für den Frequenzbereich von
DC bis  6 GHz.
Dieses neue Produkt kann in Sende- und Empfangsanlagen der drahtlosen Nachrichtentechnik sowie im gesamten Bereich der kommerziellen Hochfrequenztechnik und Elektronik eingesetzt werden.
H 2005 ist rotortauglich.
H 2005 ist uv-beständig.
H 2005 ist aufgrund seines hohen Schirmungsmaßes (> 105 dB 100 bis 2000 MHz) ideal für den Einsatz im Labor, im Funk-Shack oder sonstigen geschlossenen Räumen.
H 2005 ist lieferbar in Längen bis zu 1000 m.

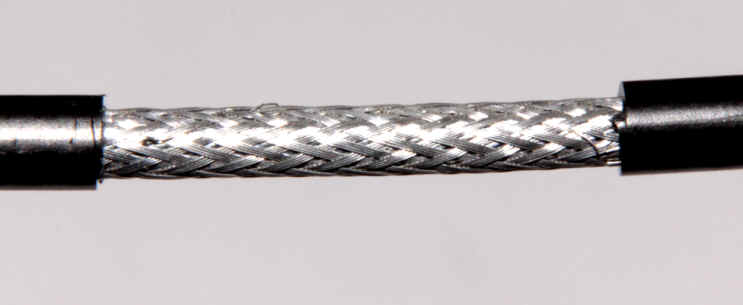

H 2005 trägt ein widerstandsfähiges Geflecht aus einer festen  Aluminium-Magnesium-Legierung (AlMg). Das Geflecht aus
96 Drähten wird auf einer Maschine mit 24 Spulen geflochten.



Kabelaufbau:
Innenleiter Kupfer, blank  Ø 1,13 mm
Isolierung dreischichtige Isolierung aus physischem Schaum,   Ø 3,0
Außenleiter 1 AL-PET-AL  **
Außenleiter 2 Aluminium-Magnesium-Geflecht (AlMg),
82% opt. Bedeckung,  96 Litzedrähte
Schutzmantel PE, Ø 5,0 mm, UV-beständig
Gewicht 2,35 kg / 100 m
Farbe schwarz



** AL-PET-AL = Aluminium - Polyäthylen - Aluminium . Die Kunststofffolie zwischen en Aluminiumfolien gewährleistet eine extreme Reißfestigkeit der Alu-Folien bei kleinen Biegeradien.



Mechanische Eigenschaften:
Verlegeradius 25 mm
Biegradius 50 mm
Temperaturbereich im Betrieb:          -45°C bis +70°C
  Bei Verlegung:    -15°C bis +55°C



Elektrische Eigenschaften:
Widerstand Außenleiter      34,0 Ω / km
  Innenleiter       17,0 Ω / km
Kapazität 76 pF / m
Verkürzungsfaktor 85%
Wellenwiderstand 50 Ω ± 3
Prüfspannung Mantel (Sparktest)  8000 V
Schirmungsmaß >105 dB
Spitzenleistung 1650 Watt



Übertragungseigenschaften:

Frequenz
MHz

Dämpfung
dB / 100 m

Übertragungs
leistung
Watt

Rückfluss-
dämpfung
dB



nominal

maximal

einzelne Spitzen zulässig

1,8 1,07 1320 Watt

0 - 600

3,5 1,46 1210 Watt

MHz

7,0 2,25 1210 Watt

≥ 25

10 2,92 990 Watt
14 3,83 910 Watt
21 4,68 810 Watt
28 5,37 720 Watt

600 - 1200

50 6,98 520 Watt

MHz

100 9,38

> 20

144 11,0 260 Watt

> 20

200 12,85
400 18,38 90 Watt
430 19,10
800 26,57
1000 29,88
1200 32,95

1200-2000

2400 47,58

MHz

3000 53,50

≥ 18

4000 61,00
5000 68,60
6000 75,60
