H-2010 Ultraflex Kusch
4,65 €
Produktinformationen "H-2010 Ultraflex Kusch"
Koaxkabel H 2010 - ein neues außergewöhnliches Koaxialkabel aus dem Hause Messi & Paoloni
Stefano Messi: "Die Unübertrefflichkeit der Kabel ist unsere Aufgabe"
H 2010 - ein 50 Ohm Koaxkabel mit außergewöhnlichen elektrischen Eigenschaften
H 2010 - ein flexibles Produkt sowohl für mobile als auch für portable Anwendungen
H 2010 - ein Koaxkabel mit einem extrem hohen Schirmungsmaß 1
H 2010 kann für alle drehbaren Antennen - Horizontal- und Vertikalbetrieb eingesetzt werden.
H 2010 ist UV-resistent
H 2010 ist aufgrund seines sehr hohen Schirmungsmaßes (> 105 dB von 100 - 2000 MHz) ein
ideales Koaxkabel für den Einsatz in Laboratorien, Einsatzfahrzeugen des öffentlichen
Dienstes, hams' shacks, ...
H 2010 ist lieferbar in Längen bis zu 1000 m
Quelle: DD4DB
|
Kabelaufbau: |
|
|
Innenleiter |
reines Kupfer 99,99% , |
|
Dielektrikum |
dreischichtiges phys. Zell PE, PEG Ø 7,3 mm |
|

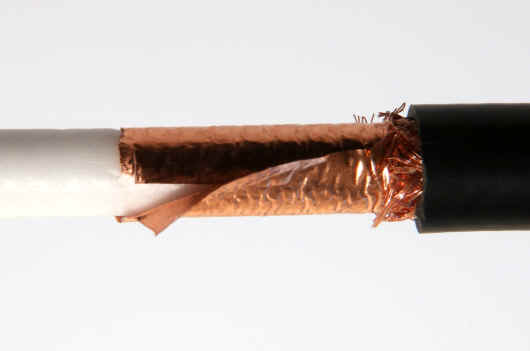

Außenleiter 1 |
Kupferfolie, kunststoff beschichtet CU-PET ** |
|

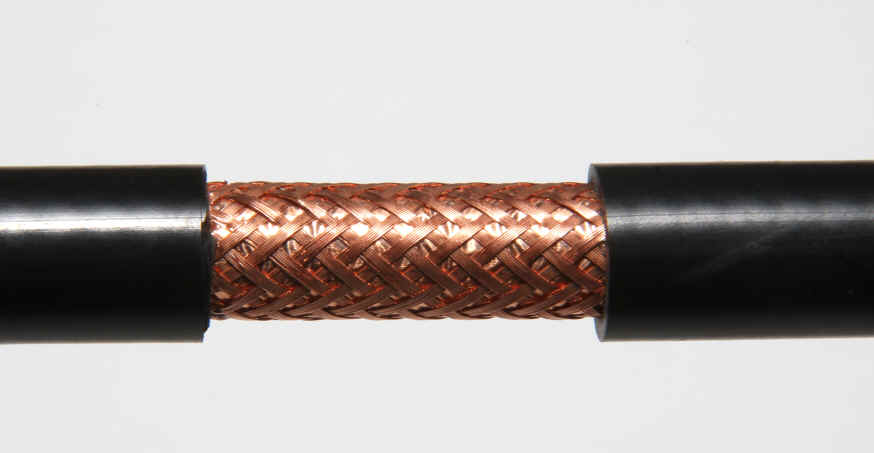

Außenleiter 2 |
Kupfergeflecht, opt. Bedeckung 71% 144 Drähte |
|
Außenhaut |
PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent |
|
Gewicht |
124 kg / km |
|
Farbe |
black |
** CU-PET = kunststoffbeschichtete Kupferfolie, Die Kunststoffbeschichtung verhindert eine Beschädigung der Kupferfolie bei eventuell zu kleinen Biegeradien.
|
Mechnische Eigenschaften: |
|
|
Biegeradius |
40 mm |
|
Temperaturbereich |
Betrieb -55°C --- +85°C |
|
|
Installation: -40°C --- +60°C |
|
Elektrische Eigenschaften: |
|
|
Widerstand DC |
Außenleiter 10 Ω / km |
|
|
Innenleiter 3 Ω / km |
|
Kapazität |
78 pF / m |
|
Verkürzungsfaktor |
83% |
|
Wellenwiderstand |
50 Ω ± 3 |
|
Spitzenspannung |
(Sparktest) 8 kV |
|
Schirmungsmaß |
100 - 2000 MHz >105 dB |
|
Dämpfung, Leistung und Rückflussdämpfung |
|||
|
Frequenz |
Dämpfung |
Leistung |
Rückfluss- |
|
nominal |
maximal |
||
|
1,8 |
0,43 |
6700 Watt |
0,3 - 600 |
|
3,5 |
0,58 |
6470 Watt |
MHz |
|
7,0 |
0,88 |
5900 Watt |
≥ 28 |
|
10 |
1,13 |
5570 Watt |
|
|
14 |
1,47 |
5160 Watt |
|
|
21 |
1,80 |
4690 Watt |
|
|
28 |
2,06 |
4370 Watt |
|
|
50 |
2,76 |
3640 Watt |
600 - 1200 |
|
100 |
3,99 |
2800 Watt |
MHz |
|
144 |
4,85 |
2240 Watt |
> 25 |
|
200 |
5,76 |
1780 Watt |
|
|
400 |
8,35 |
1070 Watt |
|
|
430 |
8,68 |
980 Watt |
|
|
1000 |
14,00 |
300 Watt |
|
|
1200 |
15,47 |
230 Watt |
1200-2000 |
|
2400 |
24,86 |
60 Watt |
MHz |
|
3000 |
28,58 |
≥ 18 |
|
|
4000 |
32,95 |
||
|
5000 |
37,95 |
||
|
6000 |
42,05 |
||
Zubehör

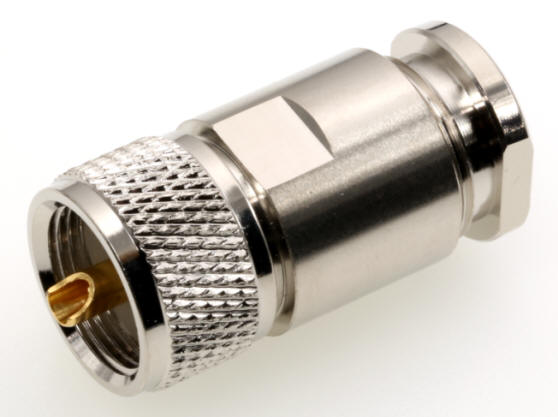

UHF-Spezial PL-Stecker f. ECO 10, H2000 , RG213 und vergleichbare UHF - Spezial PL-Stecker PTFE-Dielektrikum, Vergoldeter Mittelstift Hochwertiger UHF-PL-Stecker mit vergoldeter Kontaktspitze und PTFE-Isolierung, passend z.B. für RG 213 U, H 2000 Flex, Ecoflex 10, RG 214, Aircom Plus und ähnliche Kabel mit 10/11mm-Durchmesser. Montage wie bei den hochwertigen N-Steckern.

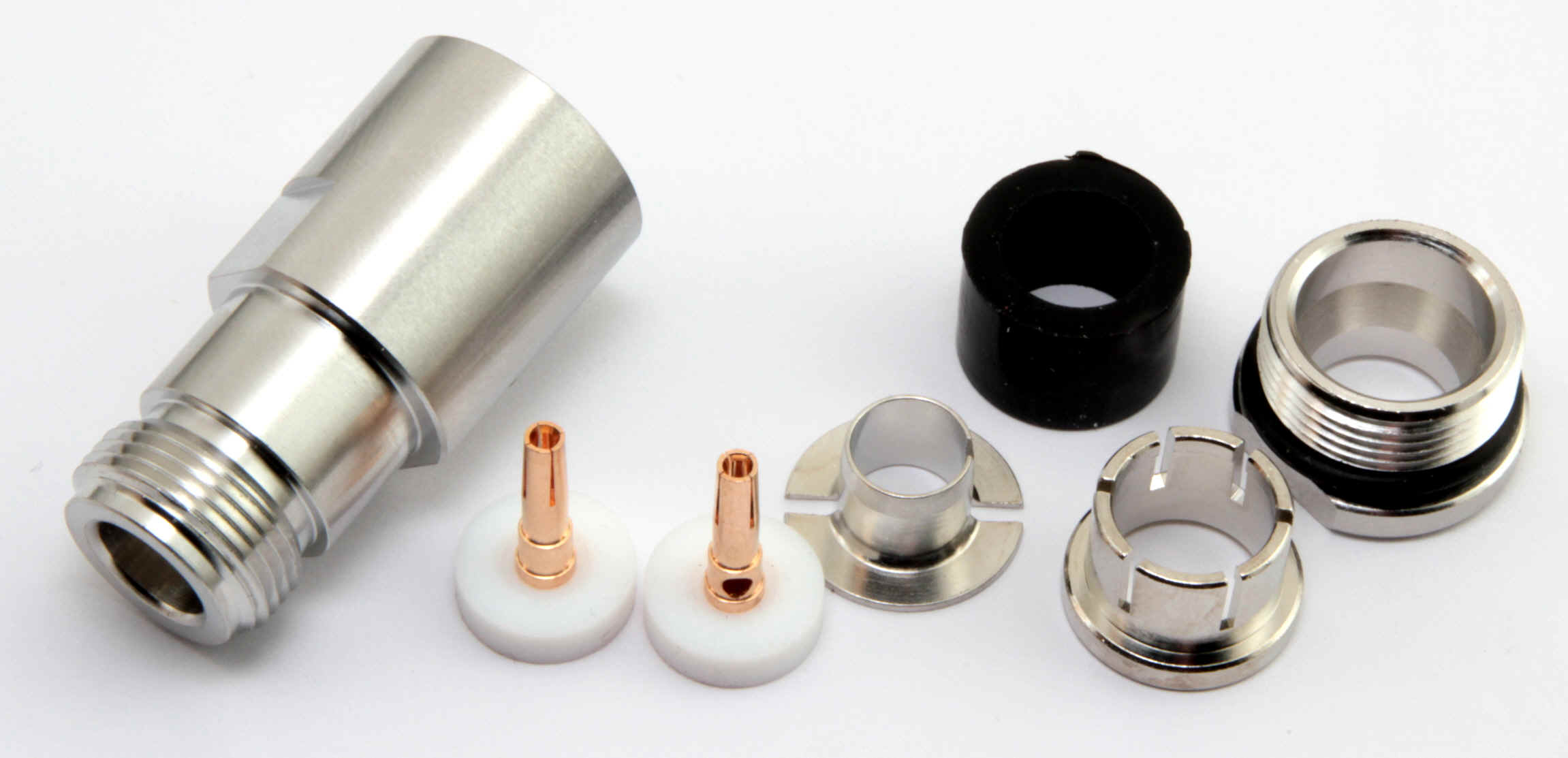

N-Kabelkupplung N23 ECO f. ECOFLEX10 N-Kabelkupplung in sehr guter Qualität für: Ecoflex 10 / Plus, RG 213 U, Aircom Plus, H2000, H1000, LMR 400, RG 215 U, H2010, Neoflex 10, Ultraflex 10, Calorix 10 usw.

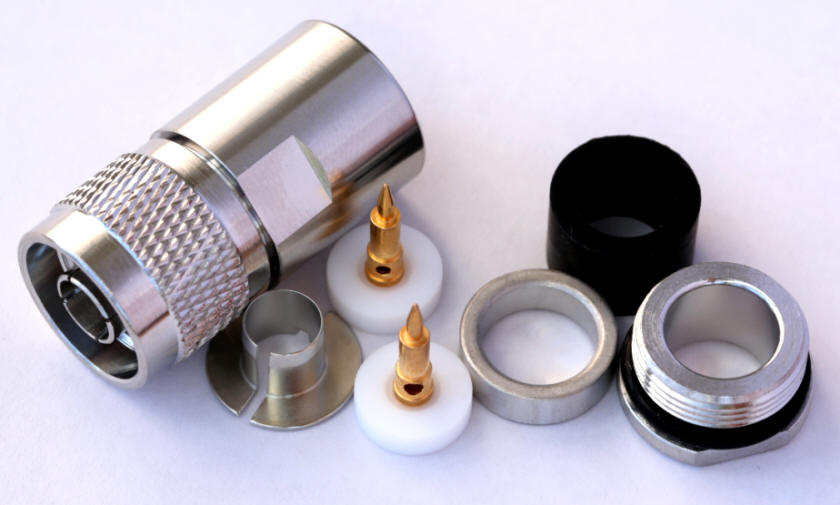

N-Stecker N1011TA f. ECOFLEX10 N-Stecker in sehr guter Qualität für: Ecoflex 10 / Plus, RG 213 U, Aircom Plus, H2000, H1000, LMR 400, RG 215 U, H2010, Neoflex 10, Ultraflex 10, Calorix 10 usw.
PL Kabelkupplung RG213, Ecoflex 10 u.a. Sehr hochwertige PL Kabelkupplung. Quelle. DD4DB
