RG-213U
2,99 €
Produktinformationen "RG-213U"
RG213-U MIL C 17 Koaxialkabel
Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard.
Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und
natürlich die Passgenauigkeit der genormten Steckverbinder.
Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

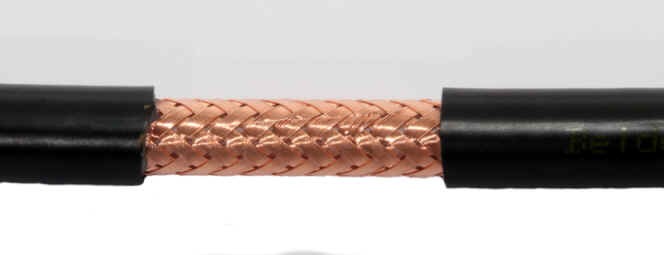

Ein sehr dicht gearbeitetes Geflecht sorgt für ein gutes Schirmungsmaß von ca. 60 dB.
Unser RG 213 U ist rotortauglich und hat eine Bruchlast von 215 N.
Quelle: DD4DB
|
Datenblatt des Koaxialkabels RG 213 U |
||
| Innenleiter conductor |
Kupfer copper | |
| Ø | 7 x 0,75 mm | |
| Dielektrikum insulation |
PE | |
| Ø | 7,25 mm | |
| Geflecht braid |
Kupfer - copper | |
| Bedeckung coverage |
97% | |
| Mantel sheating |

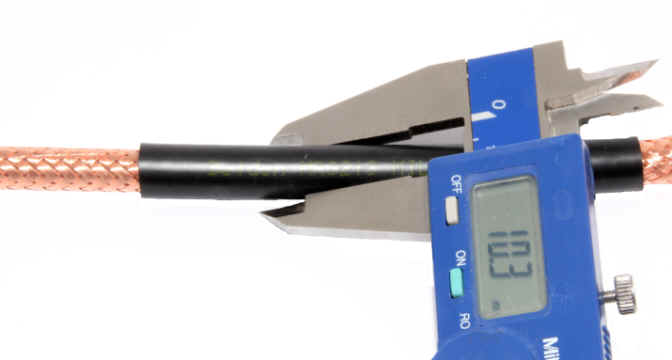

Ø | 10,3 mm |
| Wellenwiderstand impedance |
50 ± 2 Ohm | |
| Verkürzungsfaktor velocity ratio |
0,66 | |
| Kapazität capacity |
100 pF/m | |
| Gewicht weight |
15,6 kg / 100 m | |
| Kupferanteil copper-part |
80 kg / 1000 m | |
| Temperaturbereich temp. range |
-40°C - ... +70°C | |
| Temperatur zur Installation temperature installation |
ab -5°C not less than -5°C |
|
Zubehör
UHF-Spezial PL-Stecker f. ECO 10, H2000 , RG213 und vergleichbare UHF - Spezial PL-Stecker PTFE-Dielektrikum, Vergoldeter Mittelstift Hochwertiger UHF-PL-Stecker mit vergoldeter Kontaktspitze und PTFE-Isolierung, passend z.B. für RG 213 U, H 2000 Flex, Ecoflex 10, RG 214, Aircom Plus und ähnliche Kabel mit 10/11mm-Durchmesser. Montage wie bei den hochwertigen N-Steckern.

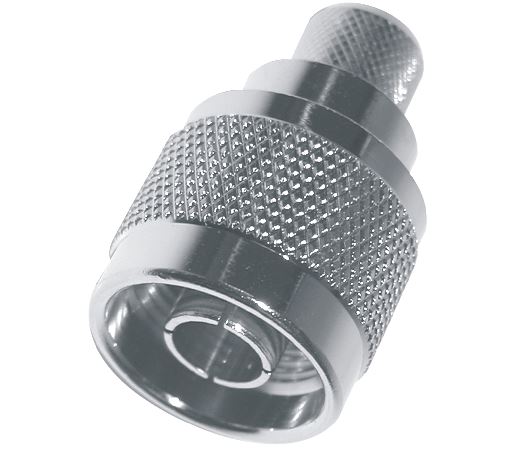

N-Kabelkupplung N23 ECO f. ECOFLEX10 N-Kabelkupplung in sehr guter Qualität für: Ecoflex 10 / Plus, RG 213 U, Aircom Plus, H2000, H1000, LMR 400, RG 215 U, H2010, Neoflex 10, Ultraflex 10, Calorix 10 usw.

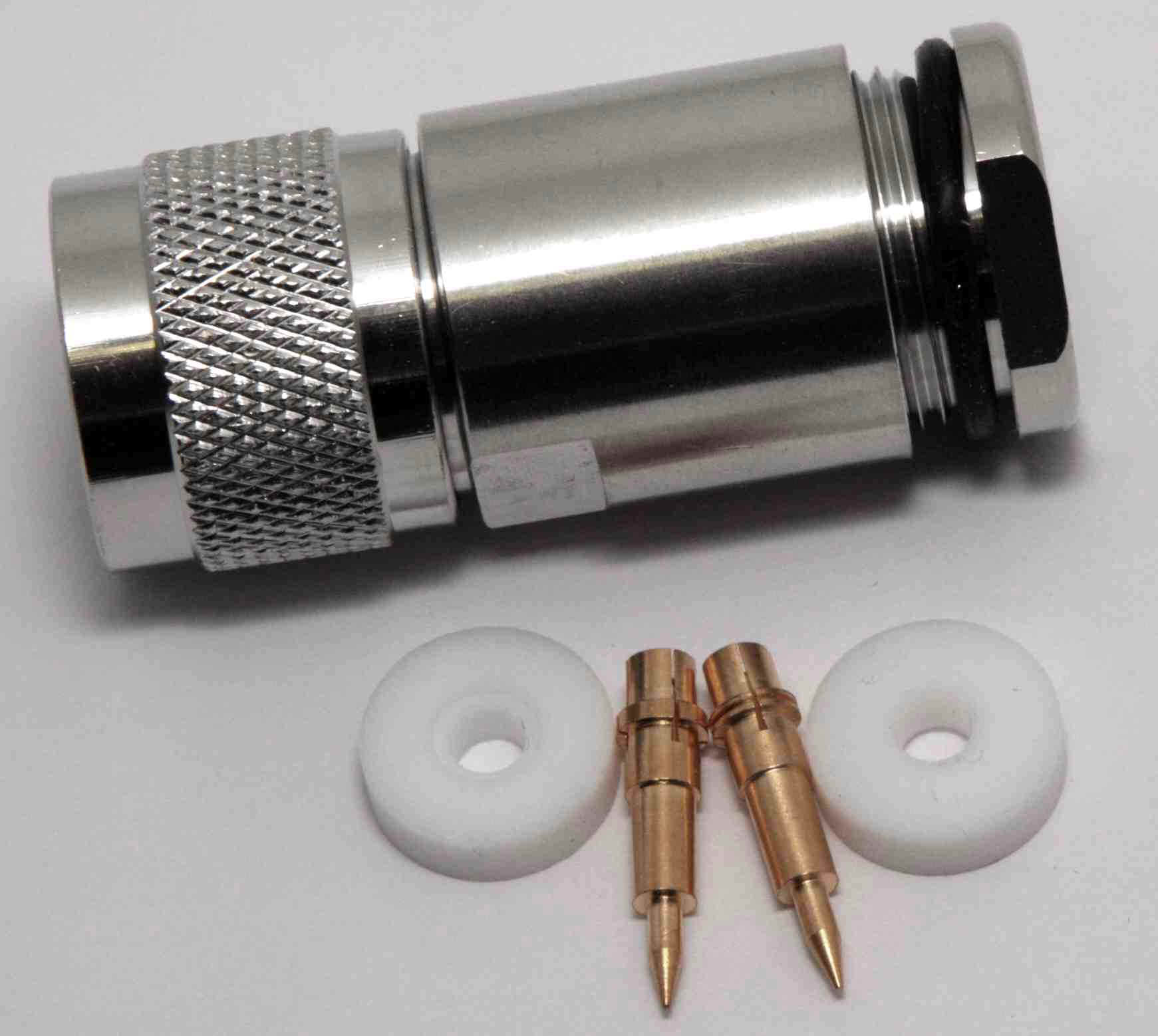

UG 21 SL-TA lötfreier N-Stecker f. ECO 10, H2000, RG213 und vergleichbare UG 21 SL-TA ist ein N-Stecker, dessen Oberfläche aus einer Dreifach-Legierung (TresAlloy®) von Kupfer, Zink und Zinn besteht (weiße Bronze - white bronze). UG 21 SL-TA ist nicht magnetisch. Die Grundstoffe zur Herstellung der Legierung sind frei von ferromagnetischen Stoffen. UG 21 SL-TA ist anlaufbeständig und besitzt eine geringe Dämpfung - auch bei hohen Frequenzen.
PL Kabelkupplung RG213, Ecoflex 10 u.a. Sehr hochwertige PL Kabelkupplung. Quelle. DD4DB
