Alan-42-DS-Multi Midland

Alan 42 DS

Das ALAN42DS -  ist ein modernes und kompaktes Handfunkgerät für CB-Funk. Die neue D4 Version (diese) kennt nahezu alle europäischen CB Funk Standards und kann durch ihren speziellen Aufbau auch wie ein Mobilfunkgerät eingesetzt werden.

Einfach Akkufach bzw. Batteriefach entfernen und den 12 Volt Adaptersatz anschliessen - schon kann über eine 12 Volt Zigarettenanzünderbuchse das Handfunkgerät mit Strom versorgt werden. (bei Mobilbetrieb wird eine optionale CB-Mobilfunkantenne benötigt. Diese finden Sie auch hier bei uns im Shop)

Damit ist das ALAN 42DS (MIDLAND42DS) nicht "nur" ein CB-Handfunkgerät, sondern auch ein sehr kompaktes CB-Mobilfunkgerät. Dabei bringt dieses Handfunkgerät durchaus die Sendeleistung "großer" CB Funkgeräte auf die Waage und bietet einen großen Funktionsumfang.

Umschaltbare Kanalnormen - was bedeutet das?

In den Anfangszeiten des CB-Funks in Europa, gab es in fast jedem Land unterschiedliche Bestimmungen für den CB-Funk. Diese konnten sich durchaus erheblich in der Kanalzahl, erlaubten Modulationsart, oder Sendeleistung unterscheiden.

Heute gibt es zwar einheitliche CB-Funknormen, damit aber auch die Kommunikation mit - oft - älteren CB Funkgeräten möglich ist, haben CB-Funkgeräte mit Multikanalnormtechnik auch die Möglichkeit auf die speziellen (älteren) Normen umgestellt zu werden. Einfach bei Grenzübetritt umschalten!

Mikrofon / Headset-Buchse

Die ALAN42DS / MIDLAND42DS CB Handfunkgeräte haben nicht nur eine BNC Antennenbuchse, sondern auch eine Mikrofon/Headsetbuchse nach Standardnorm 3,5 / 2,5mm Klinklenbuchse. Dabei ist wichtig, dass beide Mikrofonstecker Mono-Stecker sind, sonst kann es zu Anschlussproblemen kommen.

BNC Antennenbuchse

An dieser Antennenbuchse wird die original mitgelieferte Gummi Aufsteckantenne angeschlossen. Es ist aber auch möglich, entweder eine längere Aufsteckantenne, oder eine CB-Funk Mobilantenne bzw. Stationsantenne an dieser Buchse anzuschliessen.

Bitte hierbei beachten: Viele CB Funk Mobilantennen werden werkseitig mit fest angeschlossenem PL-Stecker geliefert. In diesem Fall wird ein optionaler BNC Adapter zusätzlich benötigt. (BNC-Stecker auf PL-Buchse)

Länge macht´s doch...

Die original mitgelieferte BNC Aufsteckantenne ist doch ziemlich kurz geraten und das wirkt sich sehr stark auf die Reichweiten aus. Das liegt u.a. an der CB Frequenz von 27 MHz und der sehr kurzen Antennenlänge. Deshalb kann es durchaus vorkommen, dass die Reichweiten mit einer ALAN42DS nur wenige hundert Meter betragen. Das ist wie gesagt kein Defekt.

Eine Verbesserung stellen längere Aufsteckantennen dar, die eine "gefühlte" Reichweitenverdopplung und mehr ermöglichen. Noch weiter geht´s dann mit Mobilantennen... :-) Bitte beachten Sie auch hierzu unsere Antennenmodelle unter Zubehör.

Unsere klare Empfehlung: Lieber gleich die längere CB Aufsteckantenne mitbestellen.

In Ländern, wo es zugelassen ist...

kann vom dortigen autorisierten Funkfachhandel der Frequenzbereich der ALAN42DS (MIDLAND42DS) erweitert werden.

Selbst 10m Band Amateurfunk ist mit diesem Handfunkgerät dann möglich - allerdings ohne Shift Funktion für Repeaterbetrieb - denn die Ablagefunktion kennt die ALAN42DS (MIDLAND42DS) nicht. Die Modifikation ist dank moderner Technik sehr einfach und schnell getan.

Wichtige Funktionen und Eigenschaften im Überblick:

• Multi Standard CB Funkgerät - umschaltbar auf verschiedene europäische CB-Funk Normen inkl. D4 für Deutschland!
• Frequenzbereich für Export erweiterbar
• EMG Notrufkanal (Kanal 9/19) Taste
• Tastatursperre (LOCK)
• Batterie Zustandsanzeige - Anzeige für niedrigen Batteriestatus (LOW),
• Anzeige der gewählten Ausgangsleistung (H-L)
• Anzeige der Modulationsart (AM-FM)
• Empfangssignalstärke (RX) und Sendeleistung (TX)
• BNC Antennenbuchse
• Mikrofon / Headsetbuche
• Abnehmbares Batteriefach
• KFZ Set anschliessbar
• LC-Display mit Hintergrundbeleuchtung
• Mit optionalem Zubehör auch als Mobilfunkgerät oder CB Heimstation einsetzbar

Noch mehr Funktionen...

• Darüber hinaus ist eine Scannerfunktion (SCAN) zur schnellen Suche nach aktiven Kanälen und deren Auswahl verfügbar.
• Mit der Funktion DUAL WATCH können im schnellen Wechsel zwei Kanäle überwacht werden.
• Eine manuelle Rauschsperre (Squelch) sorgt für Ruhe im Lautsprecher,wenn keine entsprechend signalstarken Stationen empfangen werden.
• Per Tastendruck wird die Hintergrundbeleuchtung des Displays eingeschaltet, so dass das ALAN 42 MULTI auch unter ungünstigen Lichtverhältnissen zuverlässig bedient werden kann.

• Frequenzbereich    26.565 MHz - 27.99125 MHz (je nach eingestellter Landesnorm)
• Spannungsversorgung    9 - 15,6V DC
• Abmessungen/Gewicht    70 x 140 x 30 mm/220 g (ohne Batterien)
• Mikrofonanschluss    Duoklinke 2,5/3,5mm (&Lautsprecher) MIC-S1

Empfänger

• Empfindlichkeit bei 20 dB SINAD    1,0µV (AM), 0,55mV (FM)
• Ausgangsleistung Audio    0.5W@8 fi
• Wiedergabeverzerrung    3%@1KHz

Sender

• HF-Sendeleistung    4WFM, 1W (4W) AM
• Modulation    AM 90% ±5% FM 2KHz
• Max. Stromaufnahme    900 mA

Frequenzbandtabelle für Geräte der Multi Serie (Midland 248, 248XL,278, 220) sowie (Alan 48 Plus Multi B, 78 Plus Multi B, ALAN-42DS Multi)

I: Italien 40 Kanäle AM/FM 4 Watt (26.965-27.405)
I2: Italien 34 Kanäle AM/FM 4 Watt (26.875-27.265)
D3: Deutschland 80 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
D4:Deutschland 80 Kanäle FM 4 Watt / 40 Kanäle AM 4 Watt
EU: Europa 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
EC: CEPT 40 Kanäle FM 4 Watt
E: Spanien 40 Kanäle AM/FM 4 Watt
F: Frankreich 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
PL: Polen 40 Kanäle AM/FM 4 Watt
UK: England 40 Kanäle FM 4 Watt + EC (40 Kanäle FM 4Watt CEPT)
UKE: England 40 Kanäle FM 4 Watt (nur Alan 121 und Midland 220)
UKC: 40 Kanäle FM 4 Watt CEPT (nur Alan 121 und Midland 220)

EXPORT Versionen - in Ländern, wo es zugelassen ist..
RU: Russland 400 Kanäle AM/FM 4 Watt
PX: Polen 400 Kanäle AM/FM 4 Watt polnisches Frequenzraster
SW: Schweden 24 Kanäle FM 4 Watt 31 MHz

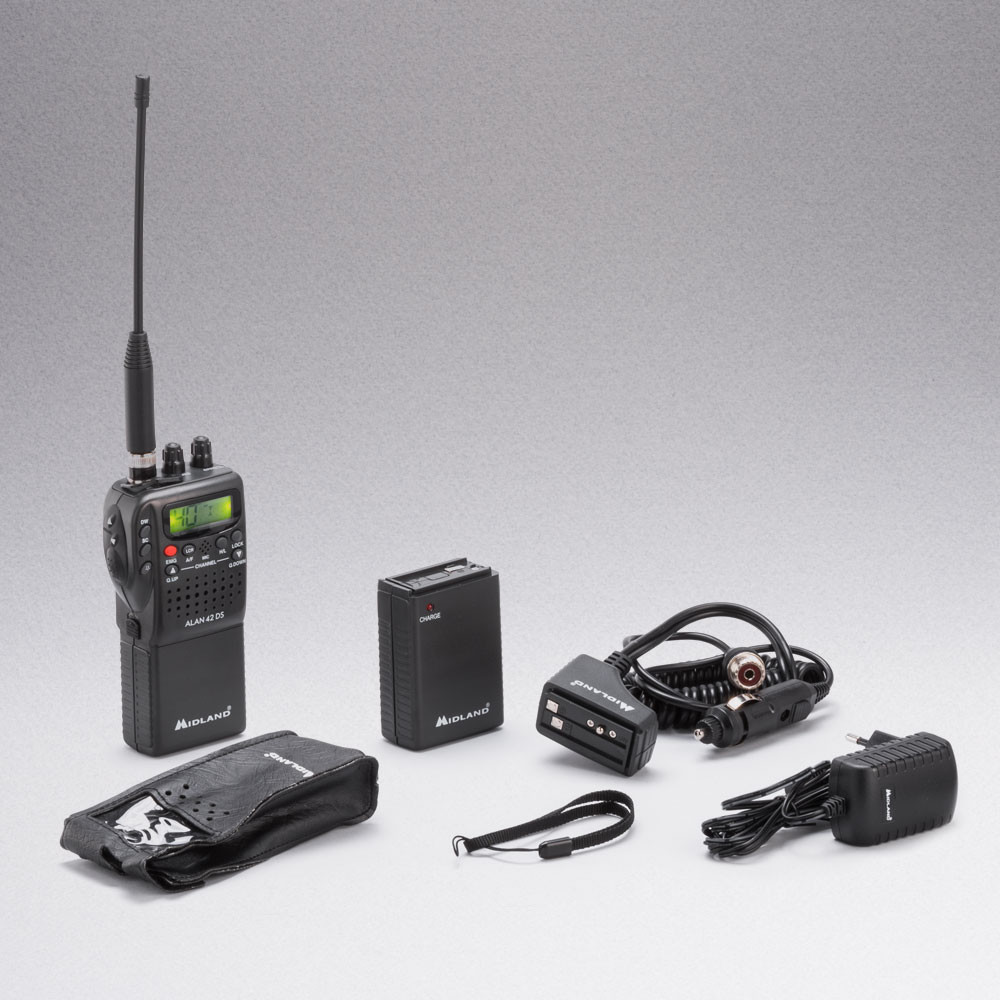

Lieferumfang:

• Alan 42DS

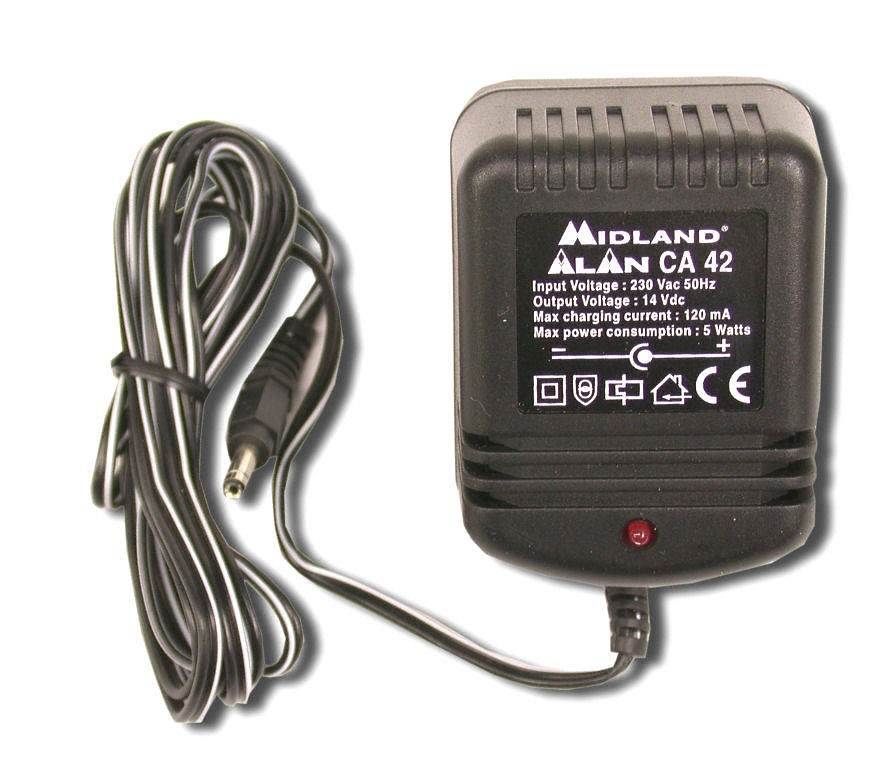

• Stecker-Ladegerät
• Batterie-Leerfach für Mignon-Batterien
• Batterie-Leerfach für Mignon-Akkus

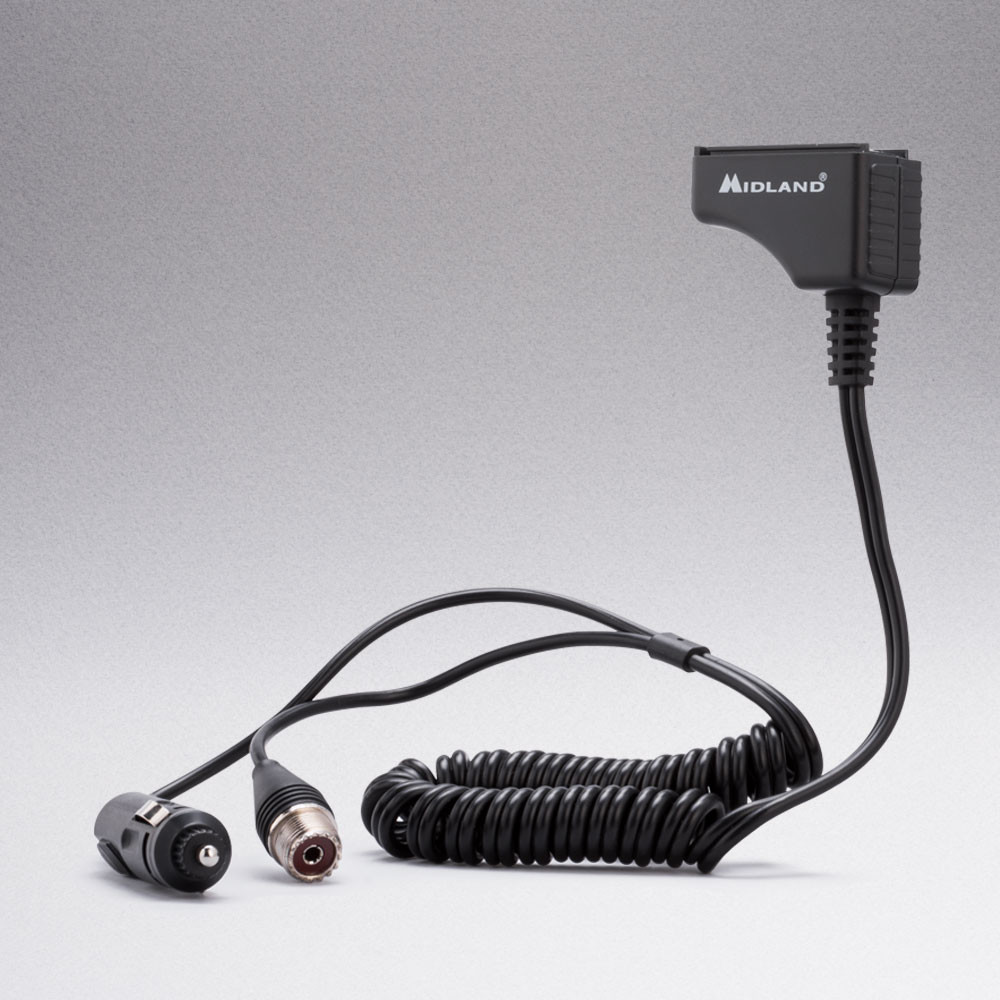

• 12V Boardsspannungsadapter mit Antennenanschluss
• Gummi Aufsteckantenne

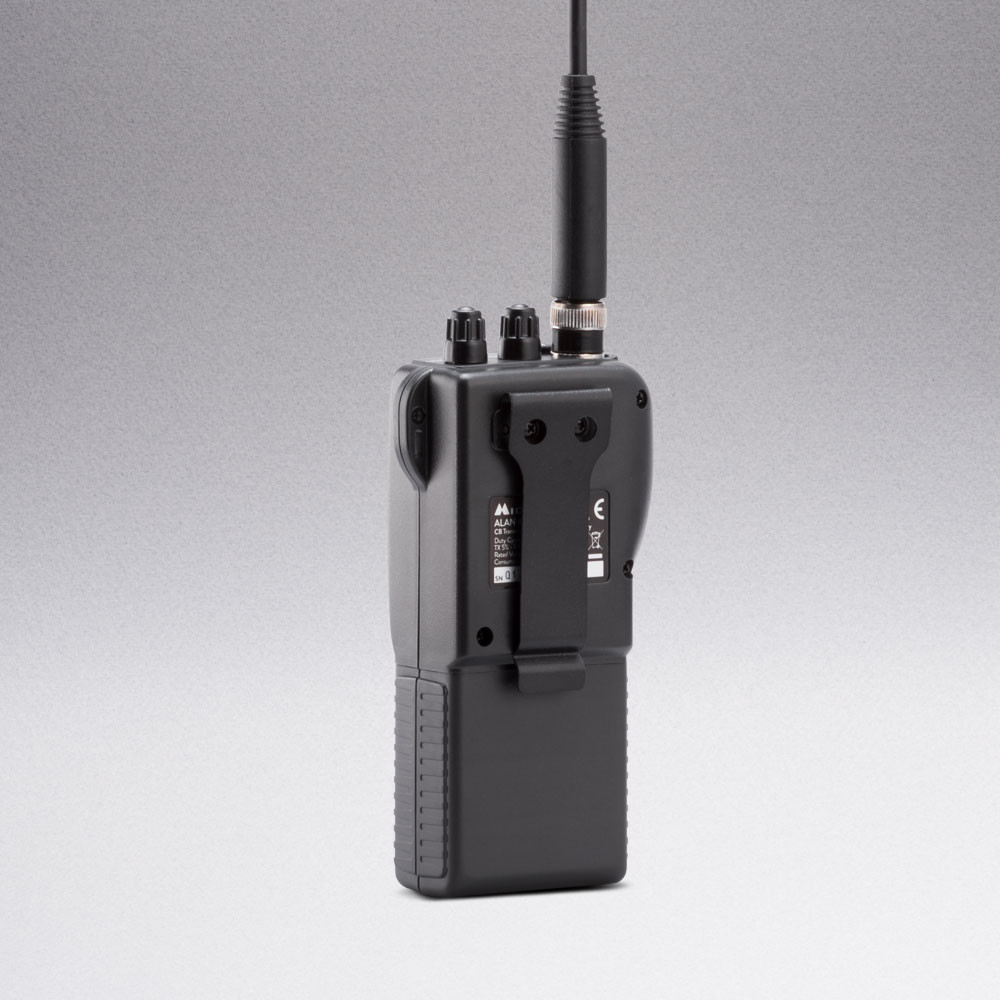

• Gürtelclip
• Trageschlaufe

FAQ´s zum Thema ALAN-42 und CB Funk

• Können die ALAN42 auch mit PMR446 oder Freenet Handfunkgeräten kommunizieren? - nein!
• Hilfe, ich kann die Kanalnormen nicht umschalten. - Handbuch genau lesen.. :-) ... seitliche up/Down Tasten..
• Kann man das Gerät auch per Software programmieren? nein!

Wichtiger Hinweis zur Umschaltung der Ländernormen:

Einige Kunden scheinen mit der Anleitung zum Umschalten der Ländernormen nicht zurechtzukommen.

Hier nochmals Schritt für Schritt:

1. Gerät ausschalten
2. Jetzt die Tasten A/F-LCR und Scan drücken und gedrückt halten
3. Das Gerät jetzt einschalten
4. Die Tasten A/F-LCR und Scan jetzt loslassen
5. Jetzt mit den Kanalwahltasten, LINKS bei der Sendetaste (nicht die auf der Vorderseite!)
das gewünschte Band auswählen
6. Das gewählte Band mit kurzem Druck auf die Taste A-F/LCR bestätigen
7. Fertig.

Wichtig ist, dass die Schritte zügig nacheinander erfolgen, sonst kann es sein, dass das Gerät schon in den Betriebsmodus schaltet, bevor das gewünschte Band aktiv ist.

Der meist gemachte Fehler ist das Verwechseln der Tasten, mit dem das gewünschte Band eingestellt wird (nicht vorne, sondern die seitlichen U/D-Tasten) oder dass man die beiden Tasten, die man beim Einschalten gedrückt halten muß, nicht wieder losläßt.
